1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。
H64Y高溫高壓止回閥主要零件材料
|
零件 |
閥門、閥蓋、閥瓣 |
閥體、閥瓣密封面 |
墊片 |
螺栓 |
|
|
材料 |
I |
鉻鉬鋼 |
硬質合金 |
鋼帶石棉纏繞式墊片 |
鉻鉬釩鋼 |
|
P |
鉻鉬鈦不銹鋼 |
硬質合金 |
聚四氟乙烯 |
不銹鋼 |
|

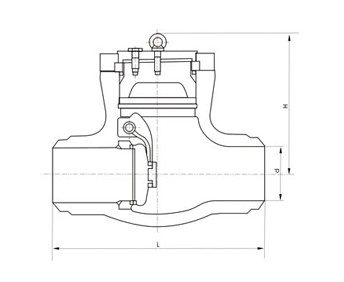

H64Y高溫高壓止回閥主要尺寸及重量
|
公稱通徑DN（mm） |
尺寸(mm) |
重量(kg) |
||||||||
|
L |
D |
D1 |
D2 |
·b |
f |
Z –φd |
H |
D3 |
||
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-φ14 |
100 |
- |
5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4 –φ14 |
105 |
- |
7 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4 –φ14 |
115 |
110 |
9 |
|
32 |
190 |
135 |
100 |
78 |
18 |
2 |
4 –φ18 |
120 |
120 |
10 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-φ18 |
140 |
135 |
15 |
|
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
150 |
150 |
20 |
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-φ18 |
160 |
175 |
25 |
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
175 |
200 |
32 |
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
200 |
230 |
57 |
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
230 |
273 |
- |
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
265 |
330 |
- |
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
300 |
365 |
|
