濃度單位：%LEL，ppm，%VOL
輸入信號：標準4-20mA
顯示方式：數字+模擬顯示
報警設定：低段25%LEL（可在1%到50%之間任意設定），高段50%LEL
報警方式：聲、光報警
報警輸出：二段報警輸出（觸點容量5A/250VAC）
信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議
溫度范圍：-10%～+55℃
相對溫度：10%～95%RH（非凝露）
電源：AC220V/50Hz
最大功耗：≤5.5W/路
最大傳輸距離：1200M
探測器型號：
ST-10S-可燃氣體探測器
ST-20-毒性氣體探測器
SST-9801T-可燃/有毒氣體變送器
產品特點:
測量精度高：CPU采用高檔單片機，運行速度快、可靠性強。
顯示直觀、清楚：采用數字和模擬、時鐘顯示、報警信息查閱。
操作方式：采用鍵盤操作，通過電位器標定。
接線方法：三線制、兩線制連接。
多種信號輸出：二組繼電器輸出。（無源觸點4-20mA，RS-485）
安裝方便：采用模塊化結構設計，便于系統維護。
檢測氣體種類：可燃性氣體、毒性氣體。
總結構圖/面板顯示
與控制器的線路連接：

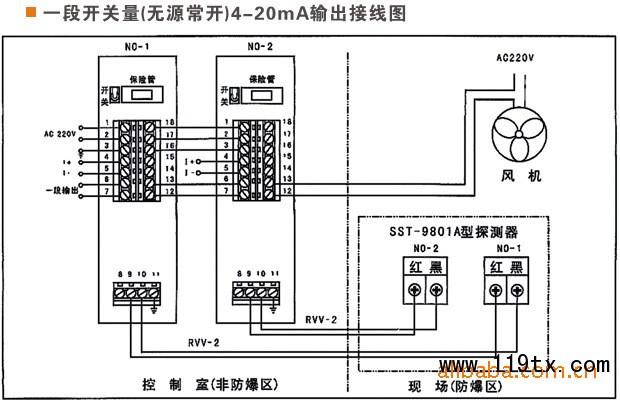

半導體或催化燃燒式傳感器系統接線路圖：

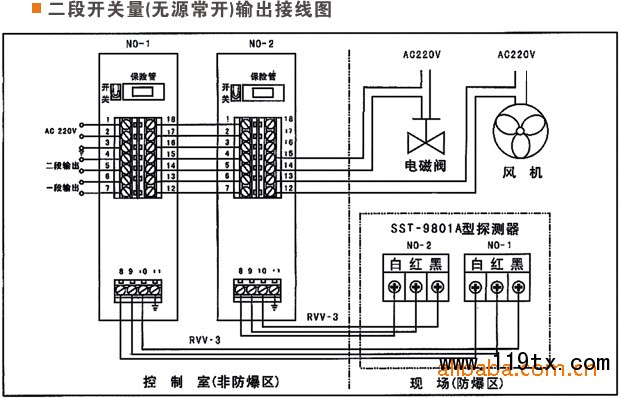

電化學式傳感器系統接線圖：

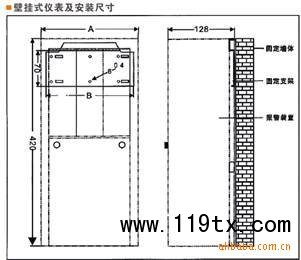

壁掛式機箱與固定尺寸：
|
機箱路數 |
尺寸A(mm) |
尺寸B(mm) |
|
三路 |
188 |
170 |
|
四路 |
240.5 |
222.5 |
|
五路 |
293 |
275 |
|
六路 |
345.5 |
327.5 |
|
八路 |
450.5 |
432.5 |
傳輸電纜最大傳輸距離（三芯電纜）
|
電纜芯線截面積 mm2 |
0.75 |
1.00 |
1.50 |
2.50 |
4.00 |
|
最遠傳輸距離M |
350 |
470 |
710 |
1020 |
1200 |
