介質溫度: -5 ~300℃
動作方式：先導式或分步直動式
工作壓力：常閉：分步直動式0~10kgf/cm2
常閉：先導式0.5~16kgf/cm2
閥體材質:黃銅（鍛造），不銹鋼（精密鑄造）
活塞式密封
線圈保護系數：IP54

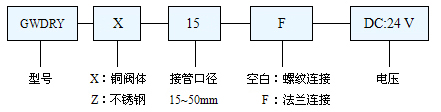

| 訂貨代碼： | 產品認證： |
 |
 |
技術參數：
|
型號
|
GWDRYX-15
|
GWDRYX-20
|
GWDRYX-25
|
GWDRYX-32
|
GWDRYX-40
|
GWDRYX-50
|
GWDRYX-15F
|
GWDRYX-20F
|
GWDRYX-25F
|
GWDRYX-32F
|
GWDRYX-40F
|
GWDRYX-50F
|
|
|
連接尺寸
|
1/2"
|
3/4"
|
1"
|
1¼"
|
1½"
|
2"
|
法蘭
|
法蘭
|
法蘭
|
法蘭
|
法蘭
|
法蘭
|
|
|
流量孔徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv 值
|
4.8
|
8
|
12
|
24
|
29
|
48
|
4.8
|
8
|
12
|
24
|
29
|
48
|
|
|
L（長）
|
mm
|
75
|
75
|
92
|
110
|
122
|
161
|
94
|
96
|
118
|
136
|
141
|
177
|
|
H（高）
|
mm
|
135
|
142
|
150
|
150
|
155
|
174
|
168
|
178
|
180
|
189
|
196
|
220
|
|
介質溫度
|
℃
|
-5 ~300℃瞬時溫度可達到300℃
|
|||||||||||
|
工作壓力（壓差）
|
Kgf/cm2
|
0~10(0.5~16)kgf/cm2
|
|||||||||||
|
最大耐壓力
|
Kgf/cm2
|
20
|
|||||||||||
|
額定電壓
|
220VAC/50HZ ；110 VAC/50HZ 1; DC24； DC12 上下浮動±10%其他電壓可以定制
|
||||||||||||
