采用回轉型電動，電子調節式閥門驅動裝置驅動閥桿與閥板執行啟閉動作?？梢酝ㄟ^外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開，關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能用在低壓狀態下使用。電動高真空蝶閥用于接通或切斷真空管路中的氣流。電動高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
GID電動高真空蝶閥規格從DN50-DN400可選。電動執行機構分開關型和智能調節型兩種。
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～400mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5MPa |
|
任選功能 |
開關型、http://www.wzqianhua.com/diandongdiefa/觸點型、開度信號、智能型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳素鋼、合金鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
碳素鋼、合金鋼、不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
不銹鋼 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
三維偏心 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
≤425℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
零泄漏、使用壽命長、便于安裝、耐高溫高壓 |

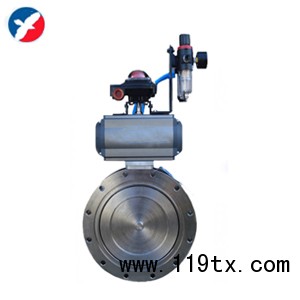

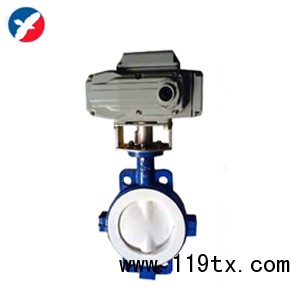

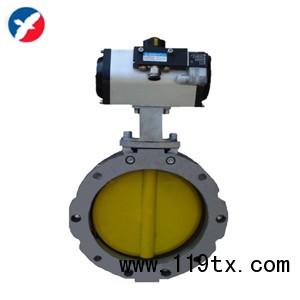

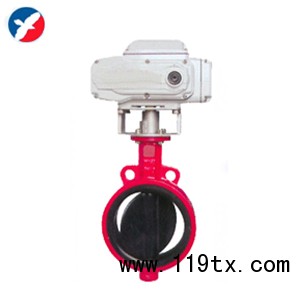

| FD971X電動耐磨蝶閥 | D971F46電動襯氟蝶閥 | GIQ氣動高真空蝶閥 | D641X氣動水泥蝶閥 |
 |
 |
 |
 |
