產品簡介

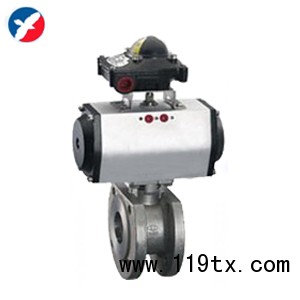

Q671F氣動對夾球閥（又名氣動超薄型球閥）簡介
氣動對夾球閥是氣動球閥中的一種，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
Q671F氣動對夾球閥（又名氣動超薄型球閥）特點及用途
氣動對夾球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
Q671F氣動對夾球閥（又名氣動超薄型球閥）性能規范
| 公稱通徑DN(mm) | 15-150 | |||||
| 公稱壓力PN(MPa) | 1.6 | 2.5 | ||||
| 公稱壓力 PS(MPa) |
強度試驗 | 2.4 | 3.75 | |||
| 密封試驗 | 1.76 | 2.75 | ||||
| 材料代號 | C | P | R | |||
| 主要 零件 |
閥體 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti | ||
| 球體 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti | |||
| 閥桿 | 2Cr13 | 1Cr 18Ni 9Ti | 0Cr 18Ni 12Mo2Ti | |||
| 密封圈 | 增強聚四氟乙烯、對位聚苯 | |||||
| 填料 | 聚四氟乙烯、柔性石墨 | |||||
| 適用 工況 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃ - 250℃ | |||||
| 氣動執行器 | 型號 | AT/SR系列、GTD/GTE系列、AW系列等 | ||||
| 氣源壓力 | 0.4-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GB12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
Q671F氣動對夾球閥（又名氣動超薄型球閥）安裝尺寸表
詳細參數敬請來電咨詢！
 |
 |
 |
 |

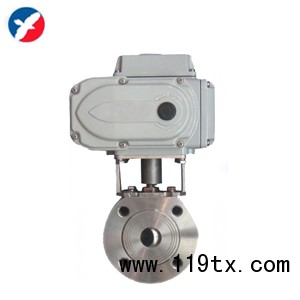

| Q971F電動超薄型球閥 |

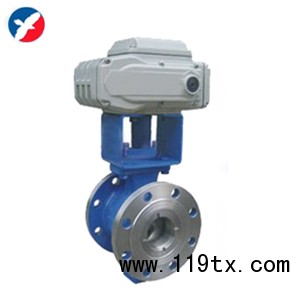

VQ940F/H電動V型球閥 |
Q671F氣動對夾球閥 |

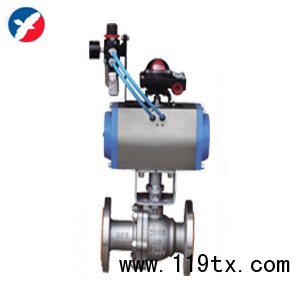

Q641F氣動球閥 |
