產品簡介

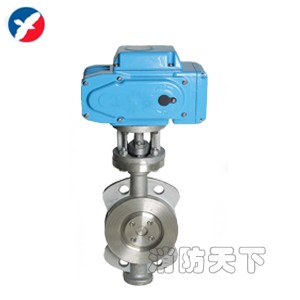

D973H電動三偏心對夾蝶閥概述：
電動三偏心對夾蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。
D973H電動三偏心對夾蝶閥技術參數和性能
| JW系列電動執行機構技術參數 | 閥 體 參 數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～400mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 碳素鋼、合金鋼、不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 閥板材質 | 碳素鋼、合金鋼、不銹鋼 |
| 環境溫度 | -30°～60° | 閥座密封 | 不銹鋼 |
| 手動操作 | 附帶手柄操作 | 結構形式 | 三維偏心 |
| 限 位 | 電氣、機械二重限位 | 溫度 | ≤425℃ |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特點 | 零泄漏、使用壽命長、便于安裝、耐高溫高壓 |
D973H電動三偏心對夾蝶閥外形尺寸
| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| 50 | 155 | 353 | 112 | 104 | 43 | 15W | 0.2A |
| 65 | 208 | 362 | 115 | 115 | 46 | 25W | 0.5A |
| 80 | 208 | 368 | 120 | 115 | 49 | 25W | 0.5A |
| 100 | 208 | 392 | 138 | 115 | 56 | 25W | 0.5A |
| 125 | 256 | 407 | 165 | 127 | 64 | 50W | 0.8A |
| 150 | 256 | 446 | 175 | 127 | 70 | 50W | 0.8A |
| 200 | 256 | 489 | 208 | 127 | 71 | 90W | 1.0A |
| 250 | 288 | 514 | 243 | 164 | 76 | 120W | 1.2A |
| 300 | 288 | 568 | 283 | 164 | 83 | 120W | 1.2A |
| 350 | 288 | 629 | 310 | 164 | 92 | 150W | 1.2A |
| 400 | 288 | 662 | 340 | 164 | 102 | 150W | 1.2A |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

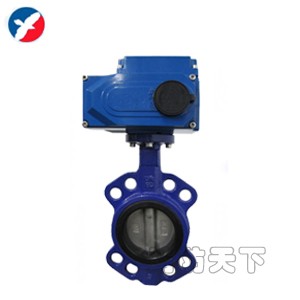

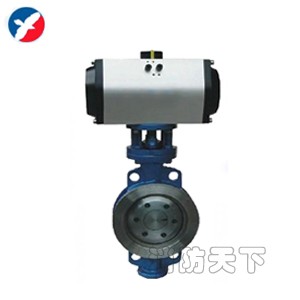

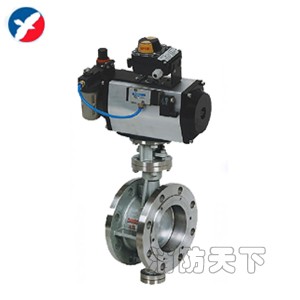

| D943H金屬硬密封電動蝶閥 | D971X電動蝶閥 | D643H氣動三偏心法蘭蝶閥 | D673H氣動三偏心對夾蝶閥 |
 |
 |
 |
|
