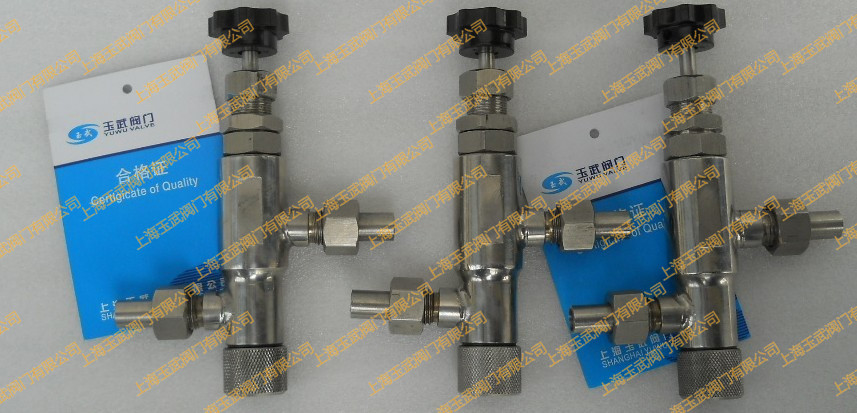

GN31恒流穩壓組合閥是我公司自行設計、研制的一種集恒流和穩壓兩種功能于一體的新型產品，主要用作水汽取樣裝置的人工取樣閥門，樣水出口流量保持在600ml/min±10%，可由效解決人工取樣與儀表發生搶水現象，同時恒流穩壓組合閥由穩壓更能，當樣水壓力超過0.45Mpa時，自動泄壓保護。
工作原理
恒流原理
控制閥桿與閥體中孔之間形間隙，閥門出口樣水流量保持在600ml/min±10%。
穩壓原理
旋轉調壓螺塞，可使閥門穩壓部分的開啟壓力發生變化，當樣水壓力大于開啟壓力時，部分水樣泄壓，通過閥門出口流出；水樣壓力低于設定壓力時，穩壓部分自動關閉。
性能參數：
|
公稱通經
|
介質
|
開啟壓力
|
出口流量
|
|
4mm
|
水
|
0.45Mpa
|
600ml/min±10%
|
GN22C超壓釋放閥
概述
GN22C超壓釋放閥主要用于水汽取樣系統中壓力保護裝置，可保證樣水由安全穩壓的壓力，防止損壞裝置部件。
工作原理和結構特點：
旋轉調壓螺栓，把閥門開啟壓力調至0.75Mp，當樣水壓力大于或等于閥門開啟壓力時，閥門自動泄壓保護。
|
