Z641W不銹鋼氣動閘閥【產品用途】
氣動閘閥性能可靠、操作切換和維修方便，已被石油、化工、海運等部門廣泛用于對各類介質控制
Z641W不銹鋼氣動閘閥【產品特點】
1、氣動閘閥配有氣動執行機構和手動機構
2、閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍
3、解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病
4、具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象
Z641W不銹鋼氣動閘閥【產品型號】Z641W-16P、Z641W-16R、Z641W-16RL、Z641W-25P、Z641W-25R、Z641W-25RL
Z641W不銹鋼氣動閘閥【性能參數】
|
適用介質
|
適用溫度（℃）
|
材料
|
|
閥體、閥蓋
|
閥座、閘板及密封圈
|
閥桿
|
填料
|
氣缸
|
|
水、蒸汽、油品等
|
≤350
|
碳素鋼
|
堆焊鐵基合金
|
鉻不銹鋼
|
柔性石墨
|
無縫鋼管
|

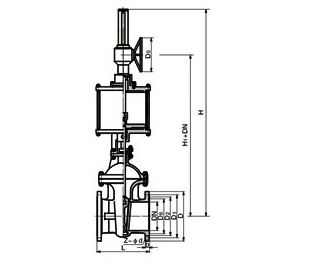

Z641W不銹鋼氣動閘閥 1.6MPa 主要連接尺寸:
Z641W-16P/R/L/RL不銹鋼氣動閘閥主要連接尺寸
|
Z641W-16P Z641W-16R Z641W-16L Z641W-16RL不銹鋼氣動閘閥主要連接尺寸
| 尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
| H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
| W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
Z641W-25P/R/L/RL不銹鋼氣動閘閥主要連接尺寸
|
Z641W-25P Z641W-25R Z641W-25L Z641W-25RL不銹鋼氣動閘閥主要連接尺寸
| 尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
| H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
| W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
|
玉武閥門公司訂貨須知：①【氣動不銹鋼閘閥】產品 名稱與型號②【氣動不銹鋼閘閥】口徑③【氣動不銹鋼閘閥】 是否帶附件以便我們的為您正確選型④【氣動不銹鋼閘閥】的使用壓力⑤【氣動不銹鋼閘閥】的使用介質的溫度。
若已經由設計單位選定玉武閥門公司的【氣動不銹鋼閘閥】型號，請按【氣動不銹鋼閘閥】型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的玉武閥門公司專家為您審核把關。
